Описание

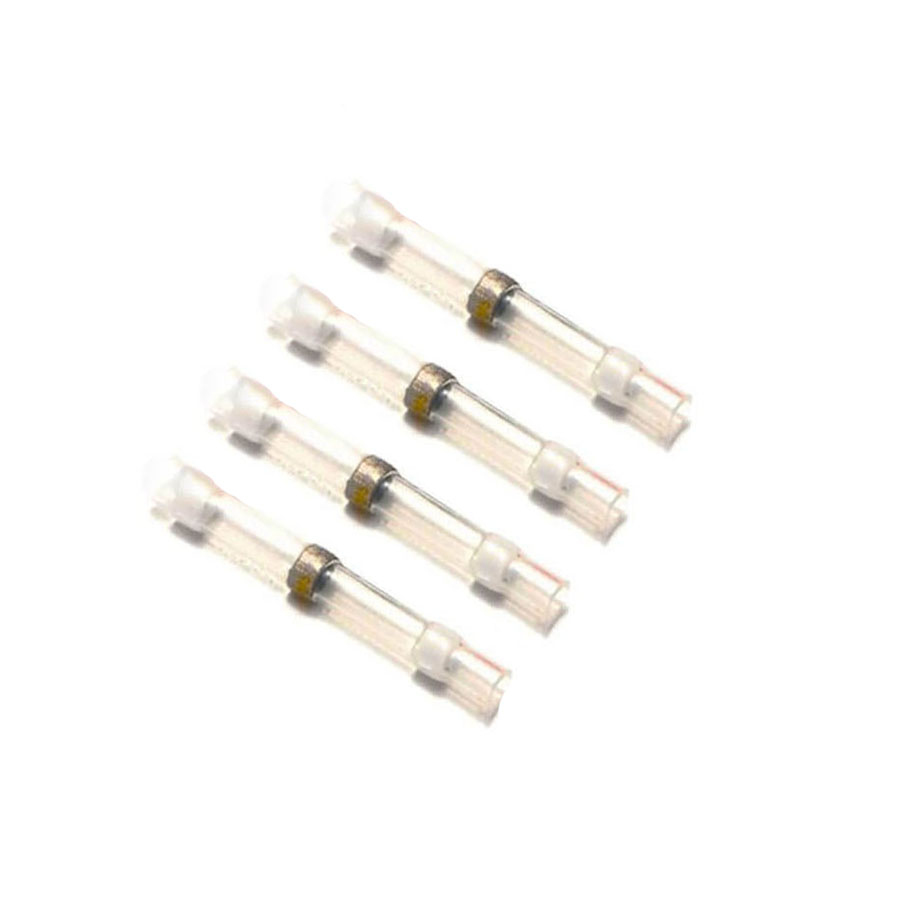

Термоусадочная гильза с узлом точечной пайки является идеальным инструментом для соединения контактов, подверженных длительному воздействию внешней влажной среды. В процессе установки гильза нагревается и происходит одновременно усадка оболочки и расплавления оловянного припоя, который спаивает концы проводников. Дополнительной защитой служат клеевые кольца, герметизирующие место спайки. Гильза не подходит для соединения алюминиевых проводников. Для монтажа не требуется специальный инструмент — достаточно нагревателя (электрофен, газовая горелка), способного прогреть соединения до 160 ° C. преимущества: — прозрачная оболочка для облегчения проверки места спайки; — высокое качество соединения; — применяется для напряжения до 1 кВ; — обеспечивает хорошую изоляцию, повторяет рельеф проводников; — наличие специальных термопластичных клеевых колец с обоих концов гильзы обеспечивает защиту от влаги; — простота в использовании позволяет минимизировать возможные повреждения места соединения. Рабочий диапазон температур -55 ° C ~ + 125 ° C Диапазон температур усадки 80 ° C-180 ° C Начальная температура плавки припоя 160 ° C Усадка гильзы 2:01 Степень защиты IP67 Внутренний диаметр (до усадки) а, мм 1,7 ± 0,2 Толщина стенки (усадке) b, мм 0,40 ± 0,15 Внутренний диаметр (после усадки) а, мм 1,1 ± 0,2 Толщина стенки (после усадки) b, мм 0,50 ± 0, 15 Внутренний диаметр (кольцо припоя) с, мм 1,8 ± 0,1 Толщина стенки (кольцо припоя) d, мм 0,35 ± 0,15 Ширина кольца (кольцо припоя) является, мм 2,0 ± 0,1 пересечения кабеля, мм2 0,25-0,34 Длина L, мм 25 ± 1,5
